FAT afname hoofdverdeler TU/e

FAT afname hoofverdeler TU/e.

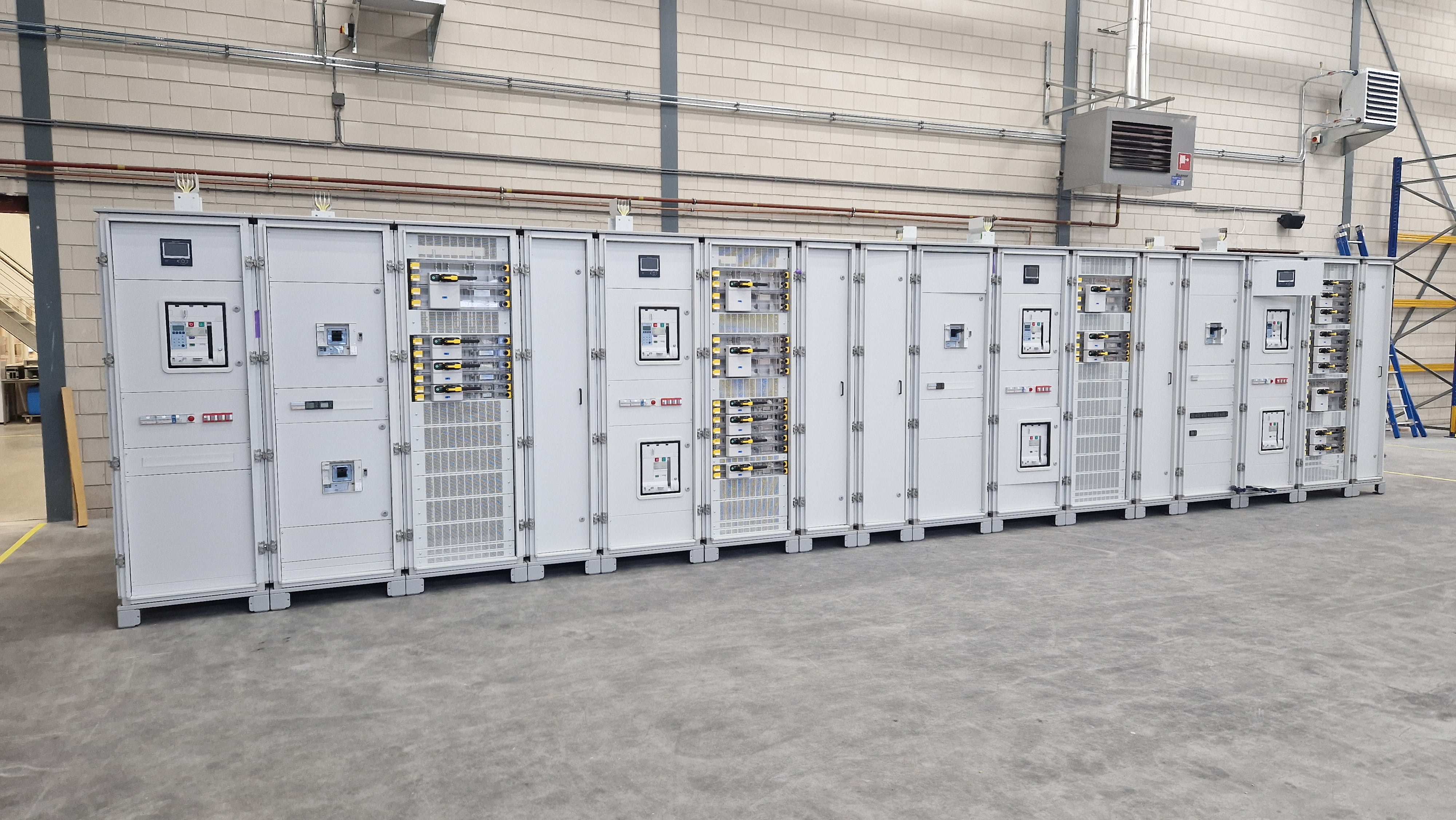

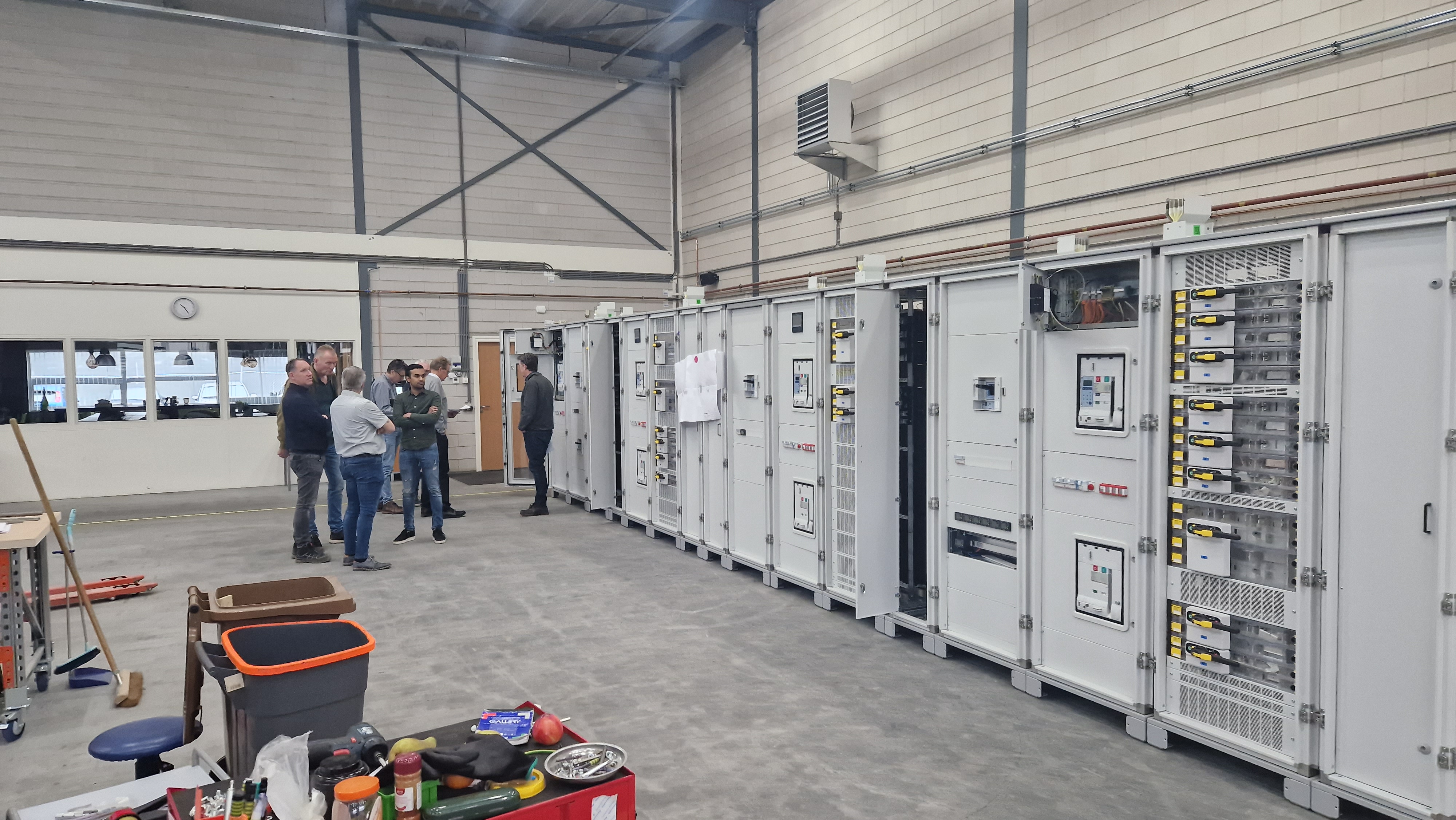

Deze mooie energieverdeler hebben we vandaag mogen presenteren aan onze opdrachtgever Heijmans en de eindgebruiker TU Eindhoven.

De Legrand hoofdverdeler bestaat uit 4 stuks inkomende 1600A trafovelden uitgevoerd met ACB's. De voedingsvelden zijn door 3 stuks 3200A koppelschakelaars gelijktijdig koppelbaar. Het railsysteem is hiervoor 3200Amp uitgevoerd en geschikt voor een kortsluitvermogen
van Icc = 100kA eff/1sec (Ipiek = 220kA )
De 4 stuks voedingen en 26 stuks afgaande velden zijn uitgevoerd in bouwvorm 4a/4b en zijn uitrijdbare vermogensautomaten of uittrekbare mespatrooncasettes.
Er zijn 8 stuks railkokeraansluitingen op de kast aangebracht. Verder zitten er diverse metingen en sturingen in deze verdeler.

Heijmans en TU/e bedankt voor deze mooie opdracht.
De 40 stuks onderverdelers volgen z.s.m.
